行波故障定位装置如何提升地埋电缆的巡查效率

今天江苏宇拓电力科技来跟大家聊一聊行波故障定位装置如何提升地埋电缆的巡查效率。

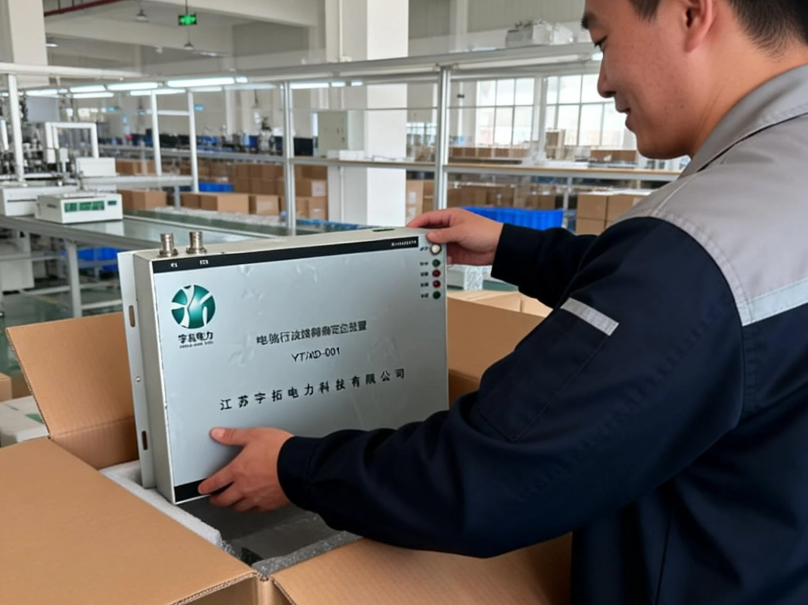

地埋电缆多采用地下直埋或电缆沟敷设方式，存在故障隐蔽性强、查找难度大、选线复杂、离线检测耗时等痛点，传统巡查模式效率低下且易造成资源浪费。电缆行波故障定位装置 YT/XD-001 凭借针对性的功能设计与适配性优势，从精准定位、在线监测、隐患预警、精准选线等多维度发力，大幅提升地埋电缆巡查的精准性与高效性，具体如下：

一、精准锁定故障范围，压缩巡查半径

电缆行波故障定位装置 YT/XD-001 通过双端行波定位方法与故障区间定位功能，实现故障点与故障区段的双重精准锁定，彻底改变传统地埋电缆 “盲目开挖、全线排查” 的低效模式。装置能广域采集电缆工频电流，根据故障时刻电流波形特征，准确判断两两环网柜之间的故障区段，快速缩小排查范围；在此基础上，以 0.2% L+5m 的高精度锁定故障点位置，让巡查人员无需对整条地埋电缆进行地毯式排查，仅需聚焦锁定的小范围区域开展针对性作业，避免了无效开挖与人力浪费，大幅压缩巡查半径与作业时间。截至 2023 年底，该装置系列故障精确定位准确率达 92.7%，巡线反馈准确 2805 次，充分验证了其对巡查范围的精准压缩效果。

二、在线实时监测，避免停电巡查损失

传统地埋电缆巡查依赖离线检测技术，需停电拆卸电缆接头，操作繁琐且耗时长，不仅影响供电连续性，还会增加巡查的时间成本。电缆行波故障定位装置 YT/XD-001 支持在线实时故障定位，无需拉开开关停电、拆卸电缆等作业，可在地埋电缆正常运行状态下持续开展监测。装置适配间歇性故障、永久性故障、高阻接地、金属性接地等各类故障类型，搭配 20MHz 高采样率与≤20ns 的 GPS 时钟同步技术，能敏锐捕捉瞬时性、隐蔽性故障信号，避免因故障信号遗漏导致的重复巡查。这种在线监测模式既保障了供电可靠性，又省去了停电、拆线、复电等繁琐流程，显著提升巡查的连续性与效率。

三、提前预警绝缘缺陷，减少故障后大规模巡查

地埋电缆长期处于潮湿、粉尘等恶劣环境中，绝缘老化、损伤等缺陷极具隐蔽性，若未及时发现易发展为严重故障，引发大规模巡查与抢修。电缆行波故障定位装置 YT/XD-001 具备绝缘缺陷预警功能，能精准捕捉绝缘缺陷产生的隐患放电行波 —— 这类行波具有放电幅值高、传输远、衰减小的特点，装置通过监测终端采集分析后，可提前识别隐患位置并预警。截至 2023 年底，其缺陷预警成功率达 91.3%，累计准确预警 306 次，让运维人员能在缺陷阶段开展针对性巡查与检修，无需等到故障发生后进行大规模排查，将巡查模式从 “被动响应” 转变为 “主动防控”，大幅减少故障后巡查的工作量与时间成本。

四、精准故障选线，提升巡查靶向性

城市地埋电缆环网柜密集、用户繁多，某一路用户线路发生故障时，传统巡查难以快速锁定故障线路，易导致 “逐路排查、广撒网” 的低效局面。电缆行波故障定位装置 YT/XD-001 采用暂态零序比较法、行波极性法等多算法综合研判，故障选线准确度达 90%，可快速识别环网柜故障及用户侧出线接地故障，相当于为地埋电缆巡查加装了 “看门狗”。这一功能让巡查人员无需逐一排查密集的用户线路，直接聚焦故障线路开展精准巡查，避免了无效的线路核查工作，大幅提升巡查的靶向性与效率，解决了地埋电缆故障选线困难的核心痛点。

五、安装适配性强，降低巡查辅助难度

电缆行波故障定位装置 YT/XD-001 的安装设计充分适配地埋电缆的运行与巡查需求，间接提升整体巡查效率。装置采用卡钳式安装于电缆终端本体，无需解线或改动线路原有结构，两套终端即可满足 5 公里长地埋电缆的监测需求，安装便捷且不影响电缆正常运行；同时支持停电与带电两种作业模式，可根据现场巡查与运维计划灵活调整安装时机，无需为装置部署额外中断供电。其防护等级达 IP66，能抵御地下潮湿、粉尘侵蚀，在恶劣环境中稳定运行，减少了因设备故障导致的巡查中断与重复部署。此外，装置通过安全认证 + APN 通道实现数据实时传输，巡查人员可远程获取故障与隐患信息，无需现场逐一核查终端数据，进一步降低了巡查的辅助工作量。
