输电线路故障在线监测装置

时间:2024-09-14 09:29    浏览量:172

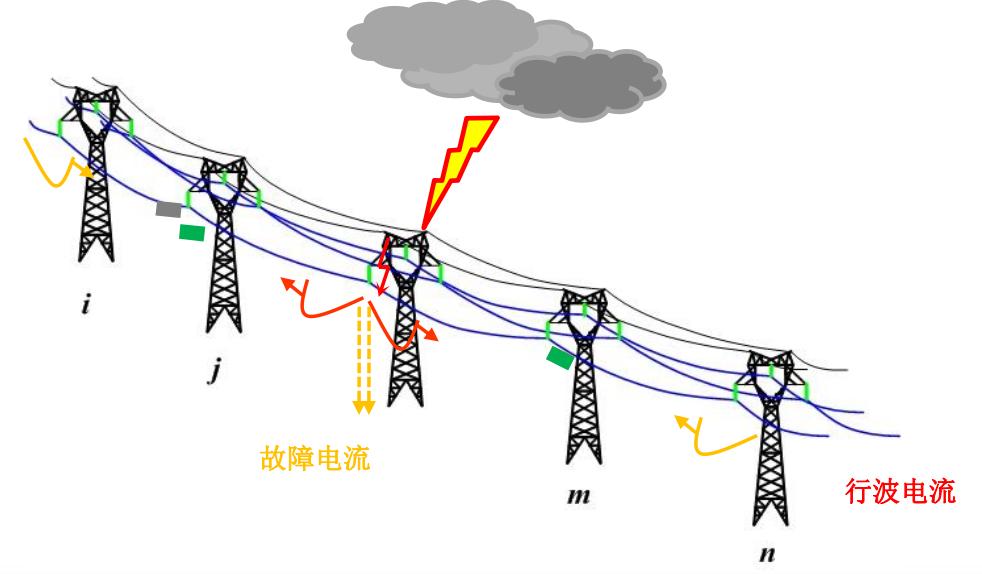

输电线路发生故障后,故障点会产生突变电压,在这个突变电压作用下,线路上会产生运动的 电压、电流行波(电磁波)。无论故障性质、严重程度、系统接线如何,线路上都会出现故障行波。 行波从故障点,沿线路两端传播,在线路阻抗不连续点会发生折反射。

◆ 行波是稳定运行的电网发生扰动后产生的“涟漪”。

◆ 基于行波传播特性实现故障点的定位。

◆ 基于行波的波形特征实现故障原因或雷击类别的辨识。


一、技术介绍

技术背景

输电线路故障频发,经常存在找不到故障位置和不明故障原因的情况;

传统保护测距误差大,高阻接地故障难于启动;

故障原因辨识主要依赖人工巡查,无有效技术手段。


分布式故障诊断技术

在输电线路导线上多点分布安装监测终端,就近直接测量行波电流和工频故障电流,以无线 方式发送回后台数据中心分析处理,实现故障定位以及故障原因辨识。


布置:监测终端分布式布置线路上

特点:就近采集、高效监测、布置灵活

通过监测线路故障行波,对其加以分析,可以同 时实现“故障精确定位”、“故障类型辨识”、 “线路雷击分布监测”三大功能。


二、系统功能

故障后,行波电流 恒定速度两端传播

间距已知,行波时 间差计算故障距离

来回反射,多种方 式定位故障位置


故障原因辨识


监测终端

① 一体化设计

电源、通信、采集、分析、传感器、时钟单元 一体化设计,IP67防护等级,3年质保;

② 高性能行波电流传感器

采集范围从几毫安至上千安,有效监测各类故 障信号;

③ 稳定可靠的工作电源

耦合+太阳能综合取电、大容量储能设计, 适应负荷电流波动;

④ 低功耗设计、稳定传输

降低系统功率损耗,APN电力专网传输,高稳定性;


技术参数


配置原则

根据故障高发区所处的地理位置不同,配置原则有所区别。若位于山区、台风区等,建议每20 公里两端设置监测点;若位于平原路段,按照每30公里两端设置监测点的原则配置。
