行波故障定位装置在配网中的一体化方案

今天江苏宇拓电力科技来跟大家聊一聊行波故障定位装置在配网中的一体化方案。

配网线路作为电力系统的末端关键环节，普遍存在单 T 接、多 T 接、架空电缆混架等复杂拓扑结构，且长期面临树障、鸟害、气象侵蚀等多重影响，传统故障定位技术存在定位模糊、功能单一、适配性差等痛点，难以满足配网精细化运维需求。配网行波故障定位装置 YT/XJ-001 依托一体化的硬件设计、全场景的功能覆盖、标准化的部署配置与闭环化的运维体系，构建了一套贯穿 “部署 - 监测 - 诊断 - 处置 - 管理” 全流程的配网一体化解决方案，彻底打破传统技术的局限，实现配网故障从 “事后抢修” 向 “事前防控”、从 “分散监测” 向 “全域管控” 的转变，为 6kV-20kV 配网架空线路提供全方位、高效能的技术支撑。

一、一体化硬件架构：简化部署，筑牢基础支撑

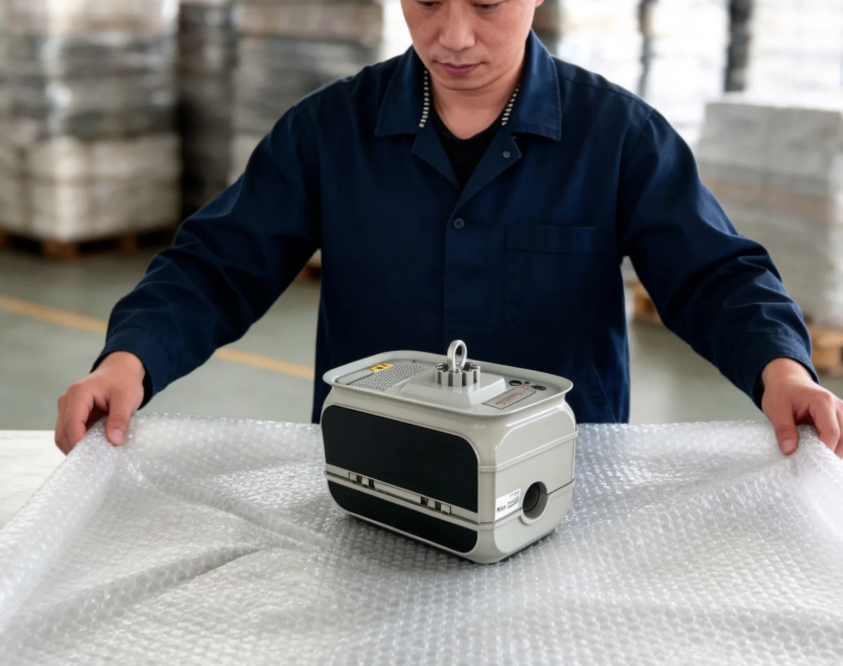

配网行波故障定位装置 YT/XJ-001 的一体化方案，首先依托硬件层面的高度集成设计，从源头简化部署难度、提升运行可靠性，为全流程功能落地筑牢硬件基础。装置采用一体化工业结构设计，将采集、通信、电源三大核心模块高度集成，无额外汇集单元，结构简单、安装点少，彻底解决了传统设备部件分散、部署繁琐的问题。其适配各类规格的绝缘导线与裸导线，支持带电安装与停电安装两种模式，无需对变电站站内设备进行改造，仅需直接安装在配网线路杆塔或导线指定位置，即可快速完成部署，大幅降低了安装过程对配网正常供电的影响。

在供电保障方面，装置采用混供取能技术，通过线路耦合取能与备用储能单元相结合的供电模式，可自适应线路负荷电流的宽范围波动，即使线路负荷过低或短时停电，也能依靠储能单元维持核心功能稳定运行，确保在山区、偏远区域等无外接电源场景下的长期可靠运行。同时，装置具备优异的户外环境适应能力，核心元器件采用工业级选型，可抵御风雨、盐雾、极端温度等自然环境侵蚀，为复杂地理环境下的配网线路提供稳定的硬件支撑。

二、全场景功能一体化：覆盖配网运维核心需求

配网行波故障定位装置 YT/XJ-001 的一体化方案，以全场景功能覆盖为核心，整合故障精确定位、绝缘隐患监测、分布式接地选线三大核心功能，形成 “故障处置 + 隐患防控 + 接地选线” 的全维度解决方案，一站式满足配网运维的核心需求。

在故障精确定位功能上，装置采用分布式行波在线测量技术，通过故障行波经过相邻终端的时间差精准计算故障位置，定位精度可达 ±90 米，实现杆塔级的精准定位。相比传统故障指示器仅能实现区间定位、需要人工逐基杆塔排查的低效模式，该装置可直接锁定故障范围，大幅缩小巡线工作量，同时能精准辨识短路故障、接地故障、高阻接地故障、瞬时性故障等多种故障类型，为运维抢修提供明确指引，有效缩短故障处置与停电时间。截至 2023 年 12 月 31 日，装置系列累计完成故障精确定位 3027 次，巡线反馈准确 2805 次，精确定位准确率达 92.7%，充分验证了其定位可靠性。

在绝缘隐患监测功能上，装置依托智能行波传感技术与大数据智能深度学习算法，可精准采集树障、鸟害等隐患引发的瞬时性接地故障数据与微弱放电信号，准确辨识隐患类型并定位隐患位置，绝缘隐患监测准确率高达 99%。通过该功能，运维人员可提前掌握线路绝缘薄弱环节，开展预防性消缺，从源头减少故障发生率，实现配网运维从 “故障后处置” 向 “事前防控” 的转变。在规模化应用中，装置累计监测缺陷预警 335 次，现场反馈准确 306 次，缺陷预警成功率达 91.3%，切实为配网线路安全稳定运行筑牢防线。

在分布式接地选线功能上，装置无需站内改造，仅需在变电站每条馈线出口架空线上 1#-2# 杆塔处各安装一套监测终端，即可实现接地故障线路的精准选线，小电流接地选线准确率≥98%。该功能不受中性点接地方式的影响，可有效解决高阻接地选线难题，避免传统人工拉路造成的非故障线路短时停电问题，大幅提升接地故障处置效率。

三、标准化部署配置：适配复杂配网拓扑

配网行波故障定位装置 YT/XJ-001 的一体化方案，遵循 “一线一案” 的标准化部署配置原则，针对配网不同拓扑结构、线路长度、负荷重要性制定差异化部署策略，确保装置覆盖无盲区、功能无衰减，适配单 T 接、多 T 接、架空电缆混架等各类复杂配网场景。

对于配网主线，装置采用首末端必配、中间按需增补的部署模式，根据主线长度间隔 5km 左右增加配置数量，确保主线全段监测覆盖无盲区；对于支线，长支线执行首末端双配标准，短支线仅在首端配置一套，既保障监测效果，又避免资源浪费；对于线路上的重要负荷区段，适当增加配置数量，强化重点区域的监测与响应能力。这种差异化部署策略，可精准适配不同配网线路的实际工况，确保相邻终端的监测范围有效衔接，形成全线路无死角的监测网络，彻底解决传统部署模式下复杂拓扑线路监测盲区的问题。

在宁夏配网的典型应用中，当地配网线路涵盖山地、丘陵、沿海、易受台风影响等复杂环境，部分线路总长近 60 千米，且存在多 T 接、长支线等复杂结构，此前故障排查难度极大。通过 “一线一案” 的标准化部署，23 条高跳线路均实现了装置的科学配置，成功监测处置 112 次线路故障，整体准确率达 90.24%，有效解决了当地复杂配网线路的故障定位难题。

四、闭环化运维管理：提升全流程处置效率

配网行波故障定位装置 YT/XJ-001 的一体化方案，构建了 “数据采集 - 智能分析 - 告警推送 - 现场处置 - 结果反馈” 的闭环化运维管理体系，依托三级架构（现场监测终端、数据中心、客户端）实现信息高效流转，大幅提升配网运维的精细化与高效化水平。

现场监测终端分布式部署在线路关键节点，实时采集行波电流、工频电流、工频电压等数据，经本地预处理后通过 GPRS/APN 专用网络上传至数据中心；数据中心作为核心中枢，接收全线路终端数据，通过多算法综合研判完成故障定位、隐患识别、接地选线等分析，生成标准化诊断结果；客户端通过计算机 WEB 查询与手机短信告警双渠道，将诊断结果快速推送至运维人员，实现故障信息的实时触达。

运维人员收到告警信息后，可根据装置提供的精准定位与故障类型信息，直接赶赴现场开展处置，处置完成后通过客户端反馈结果，数据中心将原始数据、分析结果、处置记录关联归档，形成完整的事件闭环档案。这套闭环化运维体系，减少了部门间配合环节，故障响应速度更高效，同时实现了运维数据的可追溯、可复盘，为配网线路状态检修提供可靠依据。

五、规模化应用验证：彰显一体化方案价值

配网行波故障定位装置 YT/XJ-001 的一体化方案，已通过全国范围内的规模化工程应用充分验证了其实用性与可靠性。无论是平原城乡的常规配网线路，还是山区、沿海等复杂环境下的长距离线路，亦或是多 T 接、架空电缆混架的复杂拓扑线路，该方案均能稳定发挥作用，有效解决了传统配网运维中故障排查难、停电时间长、隐患防控弱、接地选线准的核心痛点。

在宁夏 23 条高跳线路的应用中，通过一体化方案的落地，当地配网供电可靠性明显提升，故障排查与复电时间大幅缩短，彻底改变了传统人工巡线的低效模式，避免了单相接地故障多次试拉选线导致的频繁停电问题。截至 2023 年 12 月 31 日，装置系列已为电网公司故障快速排查、消缺节约停电时间数千小时，为基层单位故障运维提供了有效的技术支撑，充分彰显了一体化方案在配网运维中的核心价值，成为配网智能化升级的重要技术装备。
