分布式输电线路故障定位装置的线路类型覆盖

今天江苏宇拓电力科技来跟大家聊一聊分布式输电线路故障定位装置YT/XB-SD的线路类型覆盖。

产品资料中明确指出，分布式输电线路故障定位装置YT/XB-SD的适用线路类型更广，覆盖单线架空、架空混架、T接和混架T接等多种线路拓扑结构。这一广泛的线路类型覆盖能力使得装置能够在输电网络的各类线路上统一部署，避免了不同线路类型需要选用不同型号设备的兼容管理问题。

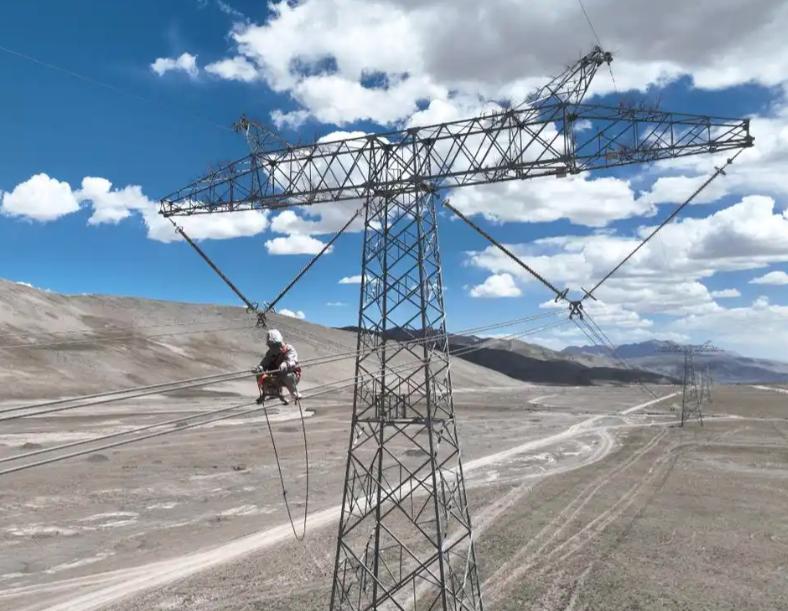

单线架空线路是最基本的输电线路形式。线路从一端变电站出发到达另一端变电站，沿线不产生分支。在这种简单拓扑下，分布式输电线路故障定位装置YT/XB-SD的定位算法最为简洁高效，各终端的双端测距计算不受分支折射反射的干扰。单线架空线路是装置应用最为广泛的线路类型，产品资料中的配置原则中针对山区、平原和台风区域的间距要求主要针对的就是这类线路。

T接线路在输电网络中也很常见。一条主干线路在中间某点分出一条支线，支线连接另一个变电站或负荷点，形成T字形拓扑。行波在T接点处发生折射和反射，从故障点出发的行波会被分成多路传播，各终端接收到的波形是多个路径传播的叠加信号。产品资料中规定T接线路在支线首端及各主线每30公里间隔长度配置监测终端，多终端的协同分析能够在T接拓扑中正确区分故障发生在主干线还是分支线上。

架空电缆混架线路同时包含架空段和电缆段，产品资料同样将其列为适用类型。混架线路的定位难点在于架空段与电缆段的波阻抗和波速差异显著，行波经过两者连接点时产生折射和反射。装置在电缆段两端配置终端并维护分段波速参数的策略，有效解决了混架线路的定位精度问题。

混架T接线路是上述两种复杂拓扑的组合，兼具架空电缆阻抗变化和T接分支折射反射的双重复杂性。在这种线路中，行波的传播路径和波形叠加最为复杂，定位算法需要处理的干扰因素最多。分布式输电线路故障定位装置YT/XB-SD通过在关键节点处配置终端获取多观测点数据，配合后台的拓扑感知分析算法，能够在混架T接线路中实现故障区间的正确判定。产品资料将混架T接线路列为适用类型，说明装置的算法架构具备应对这种复杂拓扑的能力。

多种线路类型的统一适配在运维管理层面具有显著优势。供电单位管辖的输电网络通常包含多种拓扑结构的线路，如果不同类型的线路需要使用不同厂家的定位设备，运维管理中需要面对多套系统的兼容维护问题。分布式输电线路故障定位装置YT/XB-SD以统一的产品平台覆盖全部主要线路类型，运维人员只需管理一套系统和一种设备，降低了培训和运维成本。
