分布式输电线路故障定位装置的单端定位及其影响

今天江苏宇拓电力科技来跟大家聊一聊分布式输电线路故障定位装置YT/XB-SD的单端定位及其影响。

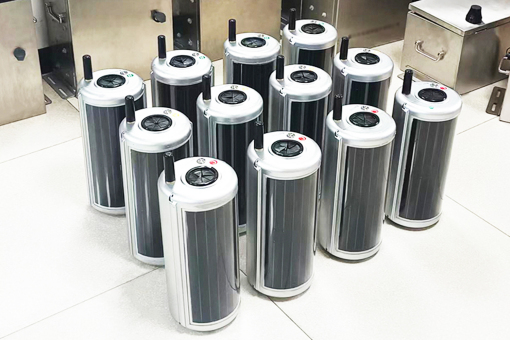

分布式输电线路故障定位装置YT/XB-SD支持单端监测模式，但这一模式的定位精度和可靠性显著低于双端模式。产品资料中给出的核心技术指标——故障点定位精度不超过300米、故障区间定位可靠性不低于99%——是在双端或多端协同条件下实现的。当仅依赖单端定位时，装置的性能表现会大打折扣，运维人员在使用单端定位结果时需要充分了解其局限性。

单端定位的基本原理是利用故障初始行波与从故障点反射回来的反射波之间的时间差计算故障距离。终端首先记录故障初始行波到达的时刻，随后等待行波传播到线路对端变电站母线后被反射回来、再次经过故障点、最终返回到终端的时刻。两个时刻之差的一半乘以行波传播速度即为故障点到终端的距离。这一计算过程仅需一端终端的数据即可完成，不需要对端终端参与。

单端定位面临的核心困难是反射波头的准确识别。故障初始行波到达终端时幅值较大、波前陡峭、特征清晰，辨识难度不大。但反射波经历了从故障点到线路对端的传播、在母线处的反射、从母线返回故障点的传播、在故障点的再次反射以及从故障点到终端的传播等多个环节。在这个过程中，行波信号因色散效应发生衰减和波形展宽，遇到线路上的波阻抗不连续点还会产生额外的折射和反射分量叠加在原始反射波之上。终端实际接收到的反射波往往是多个路径分量的复合信号，波头特征模糊，辨识难度远高于初始波头。

复杂拓扑进一步恶化了反射波辨识条件。输电线路上存在分支接头、T接点、架空电缆连接处等大量阻抗不连续点，这些节点产生的反射波与故障点反射波在时间上可能重叠或接近，终端难以从复合波形中区分哪个波头是故障点反射波、哪个是分支节点反射波。传统单端定位算法在这种复杂条件下的可靠性常低于50%，即超过半数情况下可能给出错误的定位结果。

单端定位的精度也明显低于双端模式。双端定位直接利用两端终端记录的初始行波时间差进行计算，该时间差中不包含波速的不确定性分量。而单端定位中反射波的传播路径更长，波速误差经过往返传播后被放大，定位误差相应增大。在双端模式下精度不超过300米的条件下，单端模式的定位误差可能达到数倍于此。

单端定位的主要适用场景是作为双端模式的备用手段。当某段线路的一端终端因通信中断、设备故障或检修而暂时离线时，系统自动切换到单端模式维持基本的故障监测功能。虽然定位结果不够精确，但总比完全没有定位信息要好。运维人员在收到单端定位结果时应当降低对其精度的期望，将结果作为大致参考而非精确指示，在到达指示区段后扩大搜索范围以提高找到故障点的概率。

长距离线路和复杂拓扑线路应当优先构建多端协同网络。产品资料中的配置原则——山区和台风区每20公里两端设置监测点、平原每30公里两端设置——正是为了确保主要区段都处于双端或多端覆盖之下。在按配置原则完成终端部署的线路上，单端定位仅作为对端终端异常时的降级备用方案存在，日常运行中以双端模式为主。运维人员应定期关注各终端的运行状态，及时修复离线终端，避免某区段长期处于单端覆盖状态。
