配网行波故障定位装置的裸导线与绝缘导线适配

今天江苏宇拓电力科技来跟大家聊一聊配网行波故障定位装置YT/XJ-001的裸导线与绝缘导线适配。

产品资料中明确指出，配网行波故障定位装置YT/XJ-001适用范围为6kV至20kV配网架空线路，覆盖各类规格绝缘导线或裸导线。这一适用范围的表述看似简单，实则意味着装置的传感器设计和安装方式需要同时兼容两种电气特性和物理形态差异显著的导线类型。我国配网线路中裸导线和绝缘导线并存，不同地区、不同电压等级和不同建设年代的线路使用的导线类型各不相同，装置的宽适配能力使其能够在各种配网线路上统一部署。

裸导线是配网线路最传统的导线形式，导体直接暴露在空气中，与空气之间没有任何绝缘层隔离。裸导线的优点是散热条件好、载流量大、造价相对较低，在城市郊区和农村配网中应用广泛。从行波测量的角度看，裸导线对地电容参数仅由导线几何尺寸和对地高度决定，参数分布均匀且稳定，行波传播特性相对简单可预测。传感器卡装在裸导线上时，传感器内壁与导线表面直接接触，电磁耦合紧密，行波电流信号的测量精度较高。

绝缘导线在导体外层包裹了一层交联聚乙烯或聚乙烯绝缘材料。绝缘导线的优点是抗树障能力强、相间距离要求小、适用于走廊狭窄的城市配电区域。近年来新建的配网线路普遍采用绝缘导线以提升供电可靠性。绝缘导线的绝缘层改变了导线的电气参数——绝缘材料的介电常数高于空气，等效对地电容增大，波阻抗降低，行波传播速度也略有减小。装置在绝缘导线线路上的波速标定需要使用与裸导线不同的参数值，系统后台的线路参数数据库中维护了两种导线类型各自的波速参考值。

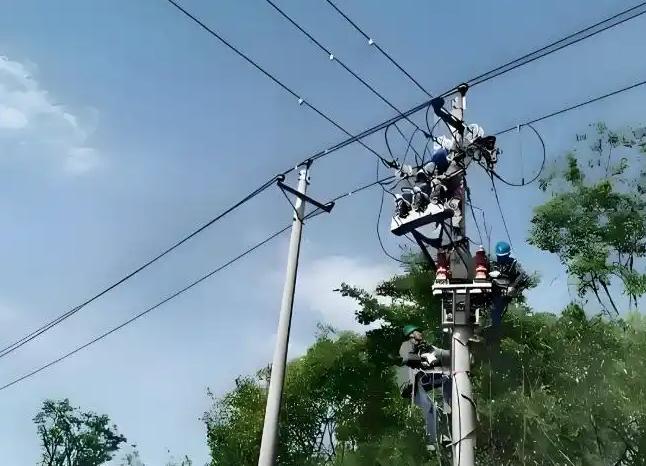

传感器安装方式的适配是另一个工程层面的问题。裸导线表面光滑，传感器卡装后可以与导线形成良好的机械固定和电气耦合。绝缘导线外径比同截面的裸导线大，传感器需要选用开口尺寸更大的型号以适配绝缘层的外径。同时，绝缘导线的表面材质较软，传感器卡装时需要控制夹紧力，避免损伤绝缘层。装置提供多种规格的传感器供工程选配，安装时根据线路实际使用的导线类型和外径选择匹配的传感器型号。

在同一条配网线路上，也可能存在裸导线区段和绝缘导线区段交替出现的情况。例如线路在郊外段使用裸导线，进入城市段后改为绝缘导线。这种混合导线线路的波速在不同区段存在差异，装置的分段波速标定功能可以针对每个区段分别设置对应的波速参数。当故障发生在裸导线区段时使用裸导线波速计算，故障发生在绝缘导线区段时使用绝缘导线波速计算，确保各区段的定位精度不受导线类型变化的影响。

产品资料中"各类规格"的表述进一步扩大了适配范围。配网线路使用的导线截面从25平方毫米到240平方毫米不等，不同截面的导线外径和电气参数各不相同。装置的传感器系列覆盖了主流导线截面的外径范围，在工程部署时根据线路实际导线规格选择对应型号的传感器，确保在各种规格的裸导线和绝缘导线上都能实现可靠的行波电流测量和故障精确定位。
