配网行波故障定位装置的短路故障与接地故障定位差异

配网行波故障定位装置YT/XJ-001的短路故障与接地故障定位差异

产品资料中明确指出，配网行波故障定位装置YT/XJ-001可实现常见短路故障和接地故障的精确定位。短路故障和接地故障是配网线路中最常见的两种故障类型，它们在故障机理、电流特征和行波产生机制上存在本质差异。装置针对两种故障类型的检测和定位采取了差异化的技术策略，确保在两类故障场景下都能达到不超过90米的定位精度。

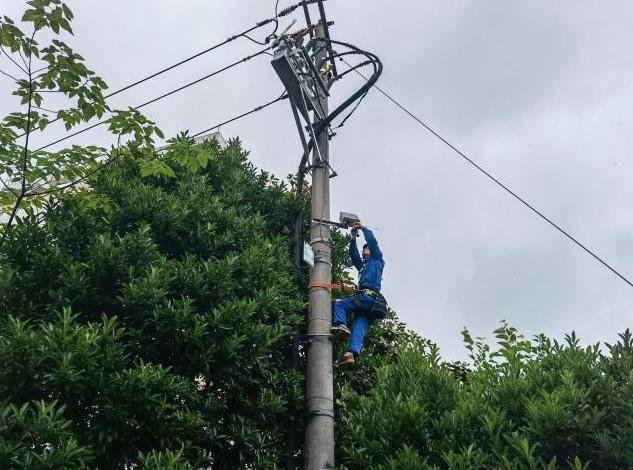

短路故障包括三相短路、两相短路和两相接地短路等形式。当配网线路上发生相间短路时，故障相之间的绝缘介质被击穿，相间电流急剧增大，故障点的电压瞬间跌落。短路故障的过渡电阻通常较低，故障电流幅值大，产生的行波信号强度高、波前陡峭。监测终端在故障发生后微秒级时间内即可检测到远超背景噪声的行波突变，触发录波和定位流程毫无困难。短路故障的行波极性特征清晰，各终端记录的波头极性关系符合相间短路的典型模式，双端测距计算的时间差数据质量高，定位精度通常能够达到技术指标的上限水平。

接地故障特别是单相接地故障在配网中的检测难度显著高于短路故障。配网系统采用中性点非有效接地方式时，单相接地故障的故障电流仅为线路对地电容电流，幅值通常只有数安培至数十安培。如此小的故障电流产生的行波信号微弱，波前幅值可能接近背景噪声水平。对于高阻接地故障，过渡电阻进一步削弱了故障电流和行波信号的幅值，检测灵敏度面临严峻挑战。配网行波故障定位装置YT/XJ-001的行波电流传感器测量下限达到1A，配合自适应触发阈值和动态信噪比评估机制，能够在低信噪比条件下可靠捕捉微弱的接地故障行波信号。

两种故障类型在定位算法的处理上也存在差异。短路故障的行波信号特征明显，波头辨识算法可以直接从原始波形中精确标注到达时刻，双端测距计算 straightforward。接地故障的行波信号中可能叠加了系统电容充放电产生的暂态振荡分量，波头形态不如短路故障清晰。算法在接地故障场景下需要更多的预处理步骤——包括带通滤波提取行波特征频带、多分辨分析增强弱信号波头辨识等——才能获得可靠的波头到达时间标注。

在故障类型辨识方面，装置通过分析行波波头的极性组合关系区分短路和接地故障。单相接地故障的行波极性在故障相与非故障相上呈现特定的差异模式，而相间短路故障的极性模式与接地故障明显不同。产品资料中给出的雷击故障辨识准确率不低于90%同样依赖于这一极性分析机制——雷击引起的短路或接地故障在行波波形特征上与非雷击故障存在可区分的差异。

应用数据显示，截至2023年12月31日，装置累计实现故障精确定位3027次，巡线反馈准确2805次，精确定位准确率92.7%。这一综合准确率涵盖了短路故障和接地故障两种类型。从宁夏地区23条高跳线路的专项数据来看，112次监测故障中45次为接地故障、67次为短路故障，两类故障的定位准确率综合达到90.24%，反映了装置在两种故障类型下的实际定位性能。
