电缆行波故障定位装置故障区间定位

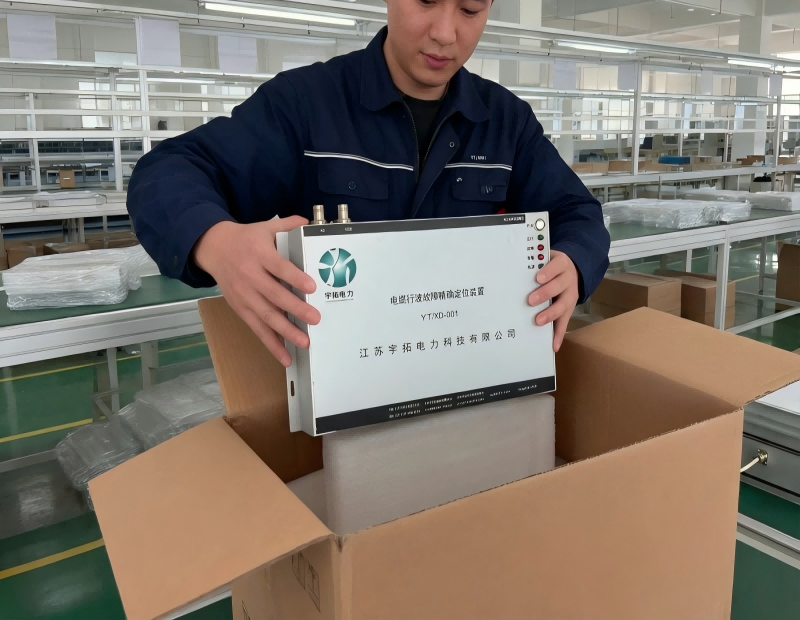

今天江苏宇拓电力科技来跟大家聊一聊电缆行波故障预警与定位装置YT/XD-001的故障区间定位。

城市配电网的电缆线路多沿环网柜呈链式敷设，一条主干线串联多个环网柜，每个环网柜又接出若干用户出线，线路结构密集、节点众多。当电缆发生故障时，如何在众多环网柜和出线中快速缩小故障范围，是电缆运维首先要解决的问题。电缆行波故障预警与定位装置具备故障区间定位功能，通过广域采集电缆工频电流，根据故障时刻的工频电流波形特征判断电缆故障所处的区段，把排查范围锁定在两个环网柜之间。

故障区间定位的基本思路是以环网柜为分界，将电缆线路划分为若干两两环网柜之间的区段。电缆运行中，故障电流会流经沿线各监测点，不同位置的监测终端在故障时刻采集到的工频电流波形特征存在差异。装置将各终端采集的工频电流波形汇总至数据中心，通过比对故障电流在各区段的分布和变化特征，判断故障发生在哪一个环网柜区间，从而将整个主干线的排查范围缩小到具体的两柜之间。

故障区间定位与故障精确定位承担不同层次的任务。区间定位的作用是快速缩小故障范围，解决的是故障大概在哪一段的问题，为运维人员提供初步的排查方向；精确定位则通过双端行波定位方法进一步确定故障点的具体位置，指导运维人员直接找到故障点。区间定位先缩小范围、精确定位再锁定位置，两个层次配合，形成由粗到细的定位链条。

区间定位对电缆运维的意义在于提升排查效率。电缆大多地下直埋或敷设在电缆沟中，故障点不能直观看到，传统方式需要沿线逐段查找，耗时很长。区间定位先把范围锁定在两个环网柜之间，运维人员可以直接到该区段重点排查，避免在整条主干线上盲目搜索，大幅缩小了现场排查的工作量。

区间定位还为故障隔离提供了依据。确认故障位于某个环网柜区间后，运维人员可以通过环网柜的开关操作隔离该区段，缩小停电范围，保障非故障区段的正常供电。这种基于区间定位的隔离方式，有助于在故障处理期间减少对用户的影响。

从环网柜密集的城市配网特点看，故障区间定位的价值尤为突出。城市电缆环网柜数量多、用户出线繁杂，一旦发生故障，若没有区间定位手段，排查工作量巨大。装置通过工频电流波形特征实现区间判断，把复杂网络的故障排查简化为按区段定位，契合了城市电缆运维的实际需求。
