输电分布式故障定位与预警装置：技术改写定位速度

今天江苏宇拓电力科技来跟大家聊一聊输电分布式故障定位与预警装置YT/XB-SD：技术改写定位速度。

在输电线路运维领域，故障定位的“速度与精度”始终是保障电网安全的核心命题。传统保护测距技术依赖变电站内互感器信号，受接地电阻、线路参数影响，定位误差常达数公里；人工巡线在山区、跨区线路中动辄耗时数小时，严重制约故障处置效率。输电分布式故障定位与预警装置通过“分布式监测+行波分析”技术架构，将故障定位从“小时级响应”压缩至“分钟级闭环”，重新定义了输电线路故障处置YT/XB-SD的速度标准。

技术破局：从“被动等待”到“主动感知”的定位逻辑

传统故障定位技术的瓶颈集中在“信号采集滞后”与“分析效率低下”：变电站行波测距依赖站内互感器二次侧信号，行波波头在传输中衰减畸变，高阻接地故障灵敏度不足；保护测距基于工频阻抗计算，受线路运行方式影响，定位误差超10%。某500kV跨区线路故障案例显示，传统方法需2组人员分段巡线4小时，而故障导致的停电时间长达3.5小时。

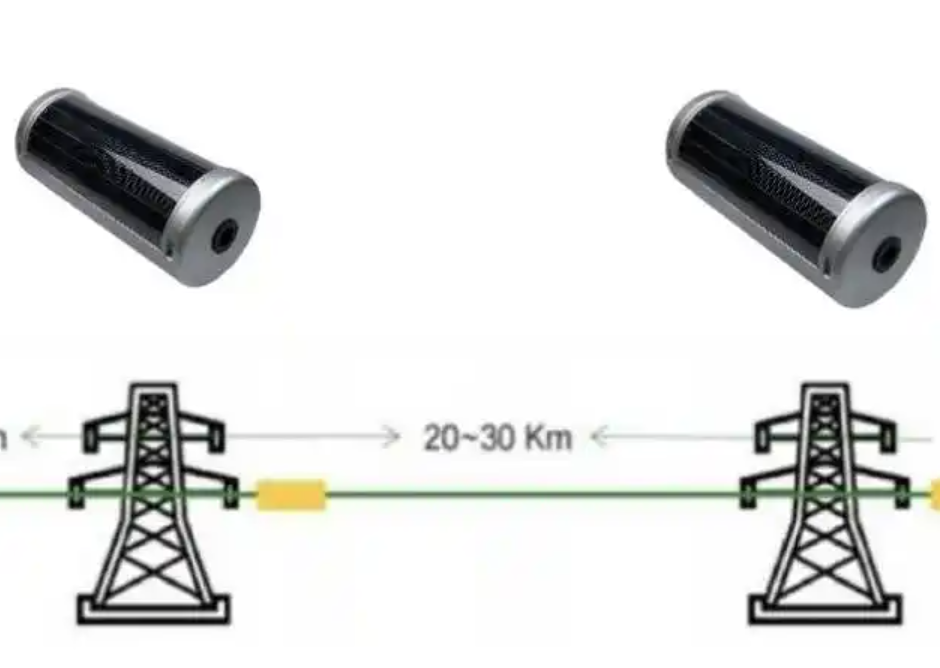

分布式故障定位装置通过**“导线级监测-无线传输-云端分析”**三级架构实现突破：在输电线路导线上每20-30公里部署一对监测终端，实时采集行波电流（几毫安至数千安）与工频故障电流；终端采用北斗/GPS授时（微秒级同步），通过APN电力专网将原始波形数据无线传输至后台；数据中心运用小波变换算法提取行波特征量，结合多终端时间差定位故障位置。这种“就近采集、实时上传、快速解算”的模式，彻底摆脱了对变电站设备的依赖，使故障信号从产生到分析完成的全流程控制在150秒内。

核心技术：支撑“极速定位”的三大支柱

1. 分布式终端：行波信号的“捕捉者”

监测终端采用一体化工业设计，集成采集、通信、电源模块，直接挂载于导线实现“即装即用”。其核心优势在于：

• 信号保真：紧邻故障点采集行波原始波形，避免变电站测距中信号传输的衰减与畸变，确保行波波头特征清晰可辨；

• 全域覆盖：针对3T接线、电缆-架空混合线路等复杂拓扑，终端沿线路分布式布置（如支线首端、电缆区段两端），形成无死角监测网络，确保故障发生后10秒内触发终端响应；

• 可靠供电：耦合取电（适应1-500A负荷电流）与太阳能互补供电，在连续阴雨天可维持72小时续航，保障极端天气下的信号采集连续性。

2. 行波分析算法：定位速度的“加速器”

装置采用双端行波定位与单端行波定位结合的算法策略：当故障行波传播至相邻终端时，系统通过时间差计算故障距离，定位精度达≤300米，区间定位可靠性≥99%。相较于传统阻抗法依赖人工设置线路参数，该算法通过自学习修正行波波速（考虑导线材质、气象条件），在高阻接地（过渡电阻超1000欧）场景下仍保持稳定精度。某220kV多T接线路故障中，装置在120秒内输出“距终端A 280米”的定位结果，较传统分段拉路试停方法缩短处置时间2.5小时。

3. 智能预警机制：故障前的“速度前置”

装置不仅能定位已发生故障，更能通过雷击特性监测实现隐患预警：终端记录未引起跳闸的雷击次数（遗漏率<10%），结合波形特征辨识绕击/反击类型（准确率≥90%），提前推送“某区段雷击密度异常”预警。2023年台风“苏拉”期间，某沿海输电线路通过该功能提前发现3处杆塔绝缘子老化隐患，在故障发生前完成检修，避免了因绝缘子击穿导致的2小时停电事故。

工程实效：从实验室数据到电网实战的速度验证

在特高压直流线路应用中，装置展现了对长距离线路的极速响应能力：±800kV祁韶直流线路全长1907公里，按每30公里配置终端，故障发生后142秒完成信号上传，定位误差280米，运维人员根据坐标直达故障点，较传统方法减少巡线时间5小时。在3T接线的复杂线路中，终端通过支线首端与主线分段监测，成功解决“故障分支误判”问题，使无效巡线率下降92%。

技术参数印证速度优势：故障信号从采集到客户端告警的全流程耗时<150秒，较变电站行波测距（平均5分钟）提升67%；雷击故障性质辨识在2分钟内完成，较人工现场查勘（平均2小时）效率提升60倍。某电网公司统计显示，部署该装置后，输电线路故障平均修复时间（MTTR）从167分钟降至42分钟，年减少电量损失超80万千瓦时。

结语：速度革命背后的技术逻辑

输电分布式故障定位与预警装置YT/XB-SD的“速度密码”，在于将传统“变电站集中式监测”转变为“导线分布式感知”——通过终端贴近故障点、算法简化解算流程、预警前置故障处置，构建起“故障发生-信号采集-定位输出-人员到场”的极速闭环。其≤300米的定位精度、<150秒的响应速度、≥99%的可靠性，不仅是技术参数的突破，更标志着输电运维从“被动抢修”向“主动防御”的范式转变，为新型电力系统提供了末端感知的“极速神经网”。
